圓形波導濾波器

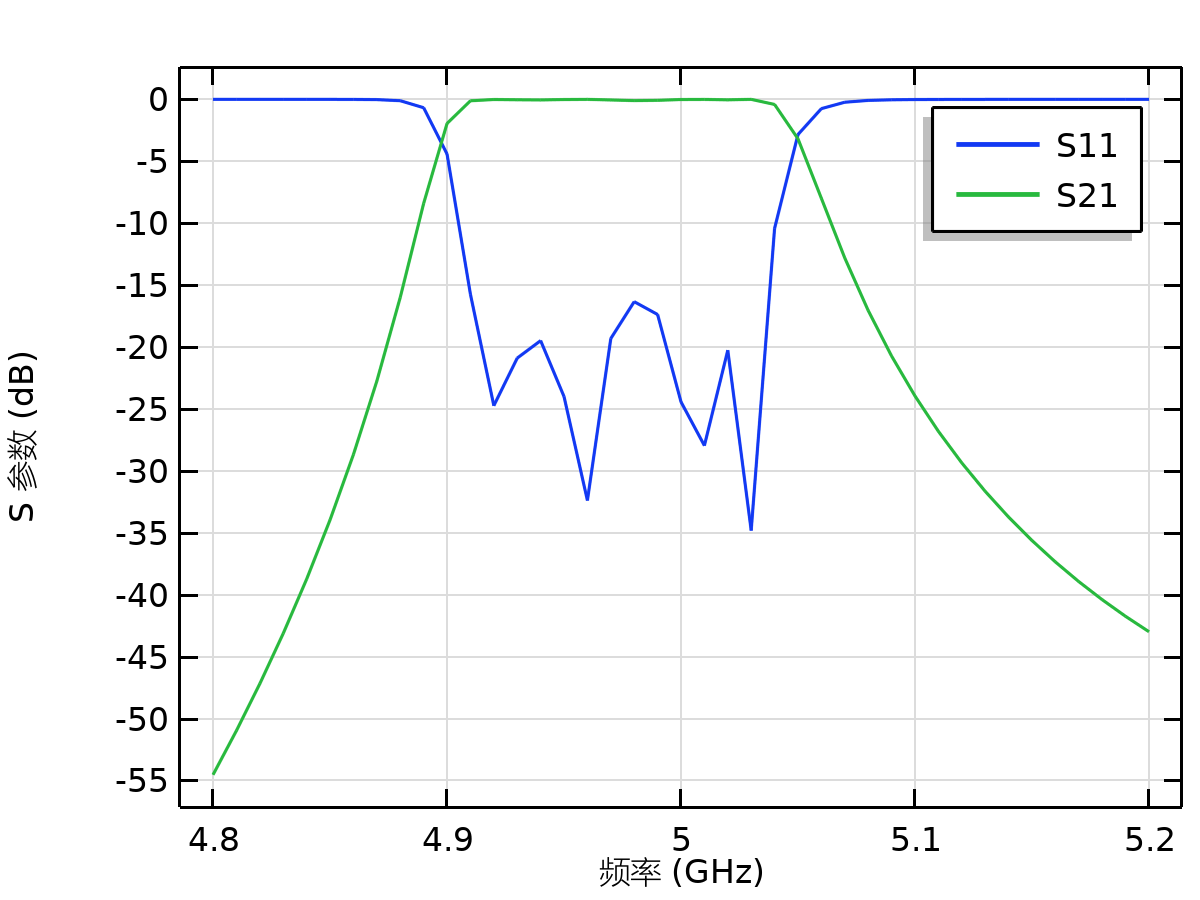

本例通過一個二維軸對稱模型來分析圓形波導濾波器。其中由 6 個環狀結構組成級聯的圓形諧振腔，每個腔的截止頻率與濾波器的中心頻率接近。模擬得到的 S 參數顯示了帶通頻率響應。
參數 1
名稱 | 表達式 | 值 | 描述 |
r1 | 0.02[m] | 0.02 m | 波導半徑 |
ir1 | 0.006[m] | 0.006 m | 虹膜 1 |
ir2 | 0.0088[m] | 0.0088 m | 虹膜 2 |
ir3 | 0.0096[m] | 0.0096 m | 虹膜 3 |
cl1 | 0.054[m] | 0.054 m | 腔長度 1 |
cl2 | 0.06[m] | 0.06 m | 腔長度 2 |
cl3 | 0.061[m] | 0.061 m | 腔長度 3 |
irth | 0.002[m] | 0.002 m | 虹膜厚度 |
fnml | c_const/pi/2*sqrt((1.841/r1)^2 + (pi/0.06)^2) | 5.0528E9 1/s | 型腔諧振頻率 |
fc | 1.841*c_const/2/pi/r1 | 4.392E9 1/s | 截止頻率 |
邊界坐標系 1
坐標系類型 | 邊界坐標系 |
標記 | sys1 |
坐標名稱
***軸 | 第二軸 | 第三軸 |
t1 | to | n |
參數 1
名稱 | 表達式 | 值 | 描述 |
r1 | 0.02[m] | 0.02 m | 波導半徑 |
ir1 | 0.006[m] | 0.006 m | 虹膜 1 |
ir2 | 0.0088[m] | 0.0088 m | 虹膜 2 |
ir3 | 0.0096[m] | 0.0096 m | 虹膜 3 |
cl1 | 0.054[m] | 0.054 m | 腔長度 1 |
cl2 | 0.06[m] | 0.06 m | 腔長度 2 |
cl3 | 0.061[m] | 0.061 m | 腔長度 3 |
irth | 0.002[m] | 0.002 m | 虹膜厚度 |
fnml | c_const/pi/2*sqrt((1.841/r1)^2 + (pi/0.06)^2) | 5.0528E9 1/s | 型腔諧振頻率 |
fc | 1.841*c_const/2/pi/r1 | 4.392E9 1/s | 截止頻率 |
邊界坐標系 1
坐標系類型 | 邊界坐標系 |
標記 | sys1 |
坐標名稱
***軸 | 第二軸 | 第三軸 |
t1 | to | n |

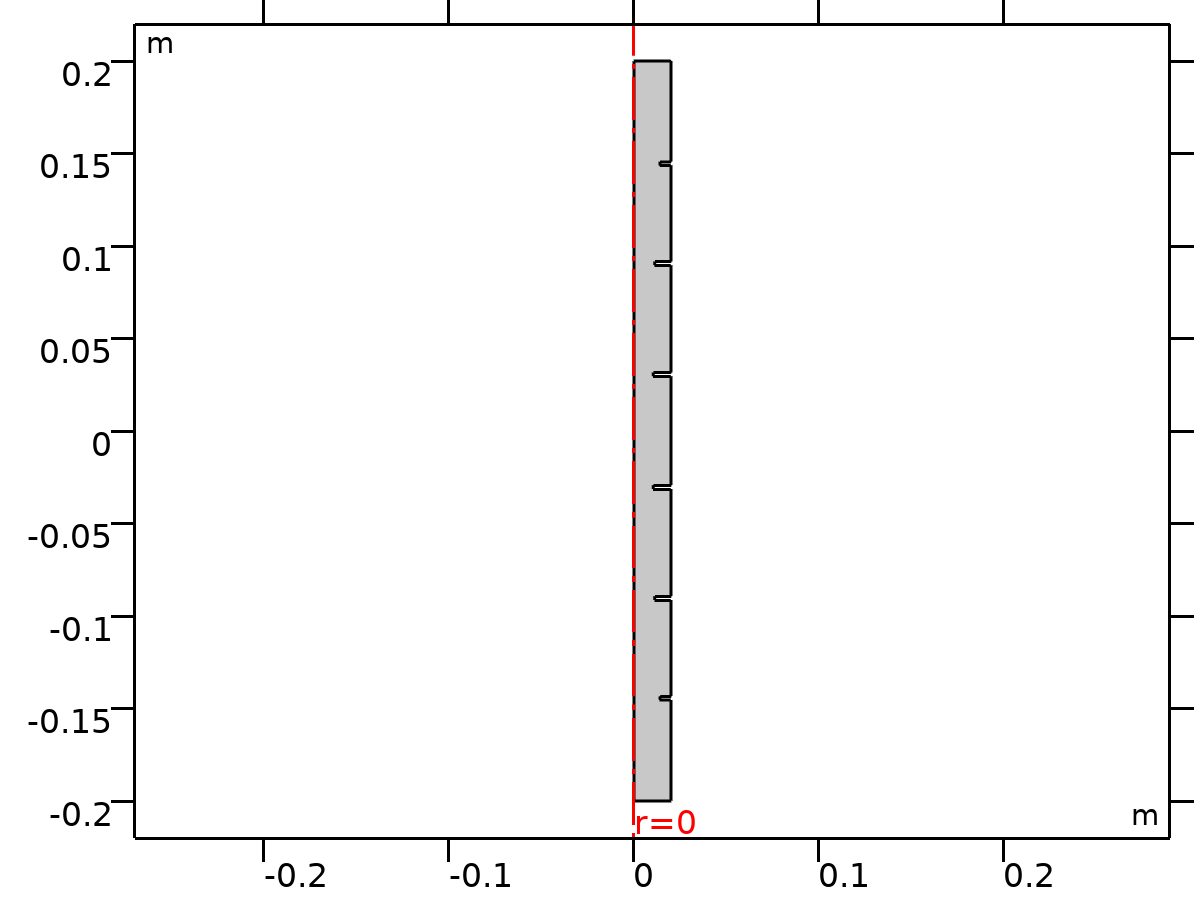

幾何 1
單位
長度單位 | m |
角單位 | deg |

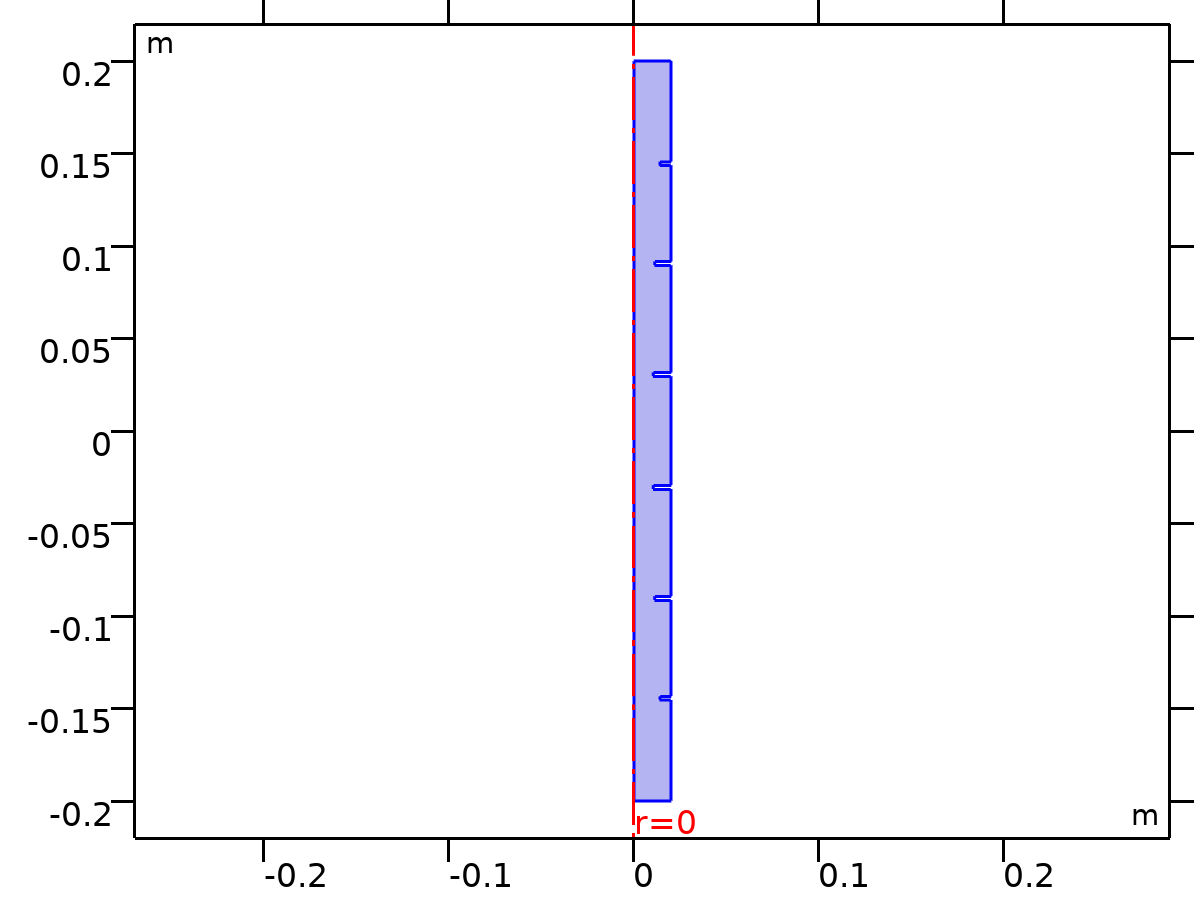

材料 1
選擇
幾何實體層 | 域 |
選擇 | 幾何 geom1: 維度 2: 所有域 |
電磁波，頻域
Equations
特征
波動方程，電 1 |
軸對稱 1 |

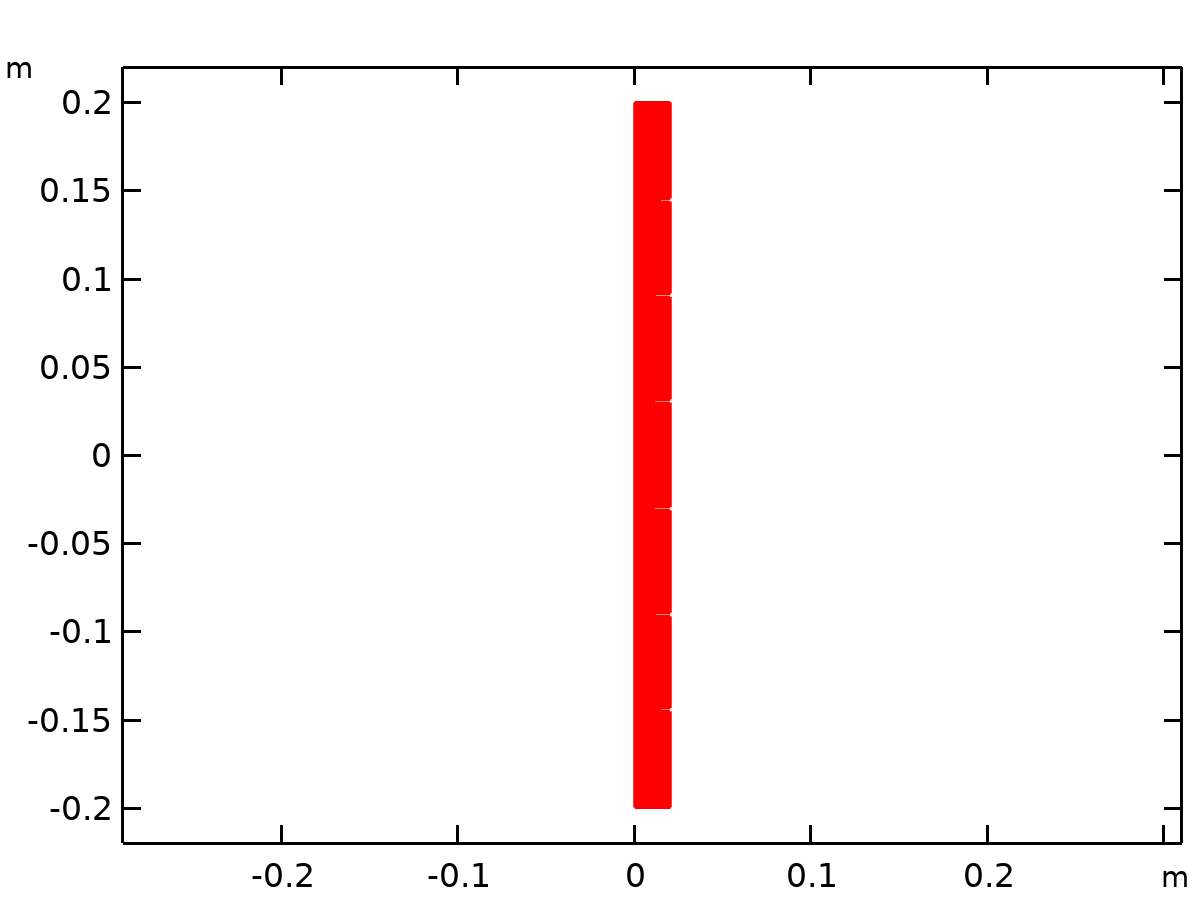

理想電導體 1 |
初始值 1 |
端口 1 |
端口 2 |
方程
方程
方程
方程

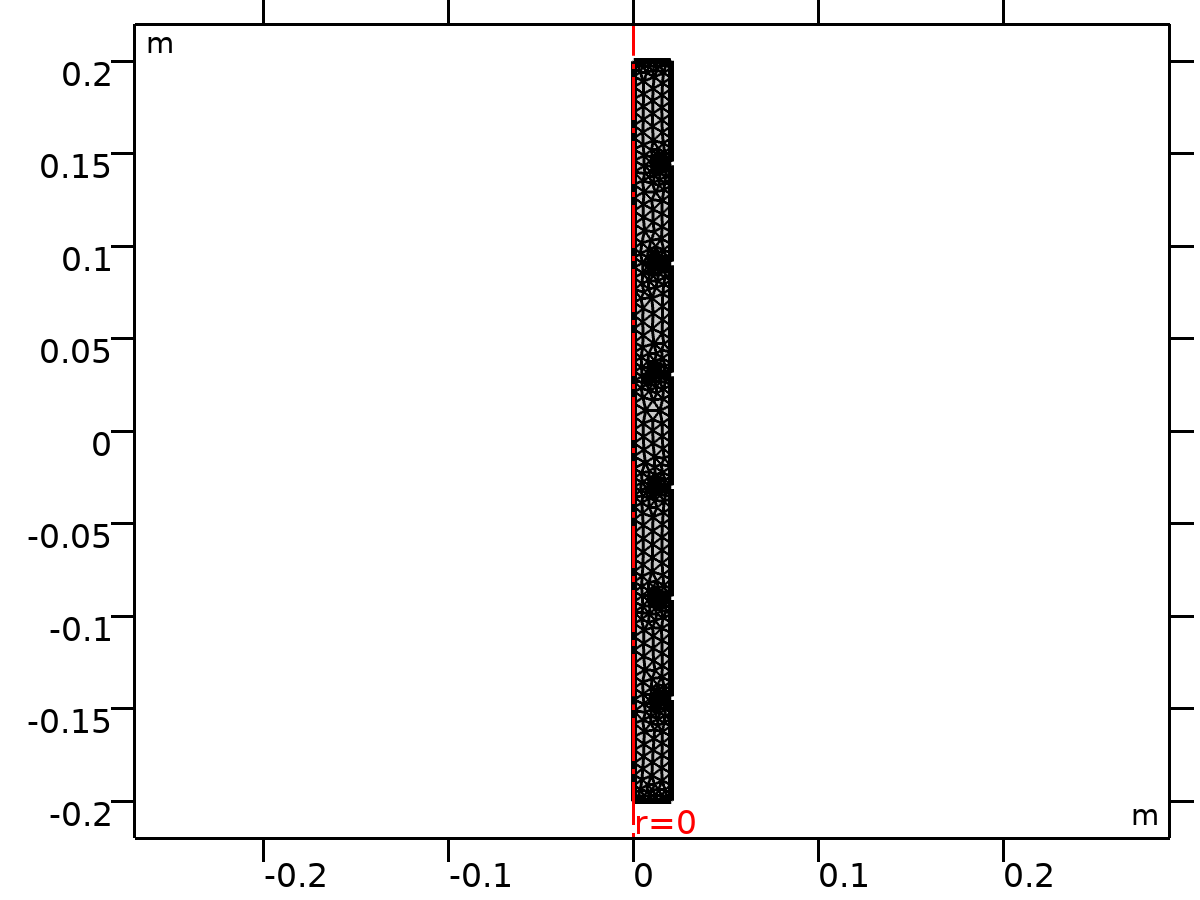

網格 1
計算信息
計算時間 | 7 s |
CPU | Intel64 Family 6 Model 142 Stepping 12, 4 內核數 |
操作系統 | Windows 10 |
頻率 (GHz) |
range(4.8[GHz],10[MHz],5.2[GHz]) |
研究設置
描述 | 值 |
包含幾何非線性 | 關 |
設置
描述 | 值 |
頻率 | {4.8E9, 4.81E9, 4.82E9, 4.83E9, 4.84E9, 4.85E9, 4.86E9, 4.87E9, 4.88E9, 4.89E9, 4.9E9, 4.91E9, 4.92E9, 4.93E9, 4.94E9, 4.95E9, 4.96E9, 4.97E9, 4.98E9, 4.99E9, 5.0E9, 5.01E9, 5.02E9, 5.03E9, 5.04E9, 5.05E9, 5.06E9, 5.07E9, 5.08E9, 5.09E9, 5.1E9, 5.11E9, 5.12E9, 5.13E9, 5.14E9, 5.15E9, 5.16E9, 5.17E9, 5.18E9, 5.19E9, 5.2E9} |
物理場和變量選擇
物理場接口 | 離散化 |
電磁波，頻域 (emw) | physics |
網格選擇
幾何 | 網格 |
幾何 1 (geom1) | mesh1 |
解
描述 | 值 |
解 | 解 1 |
組件 | Save Point Geometry 1 |
數據集: 研究 1/解 1
數據
描述 | 值 |
數據集 |
軸數據
描述 | 值 |
軸定義方法 | 兩點 |
點 | {{0, 0}, {0, 1}} |
旋轉層
描述 | 值 |
起始角度 | -90 |
旋轉角度 | 225 |

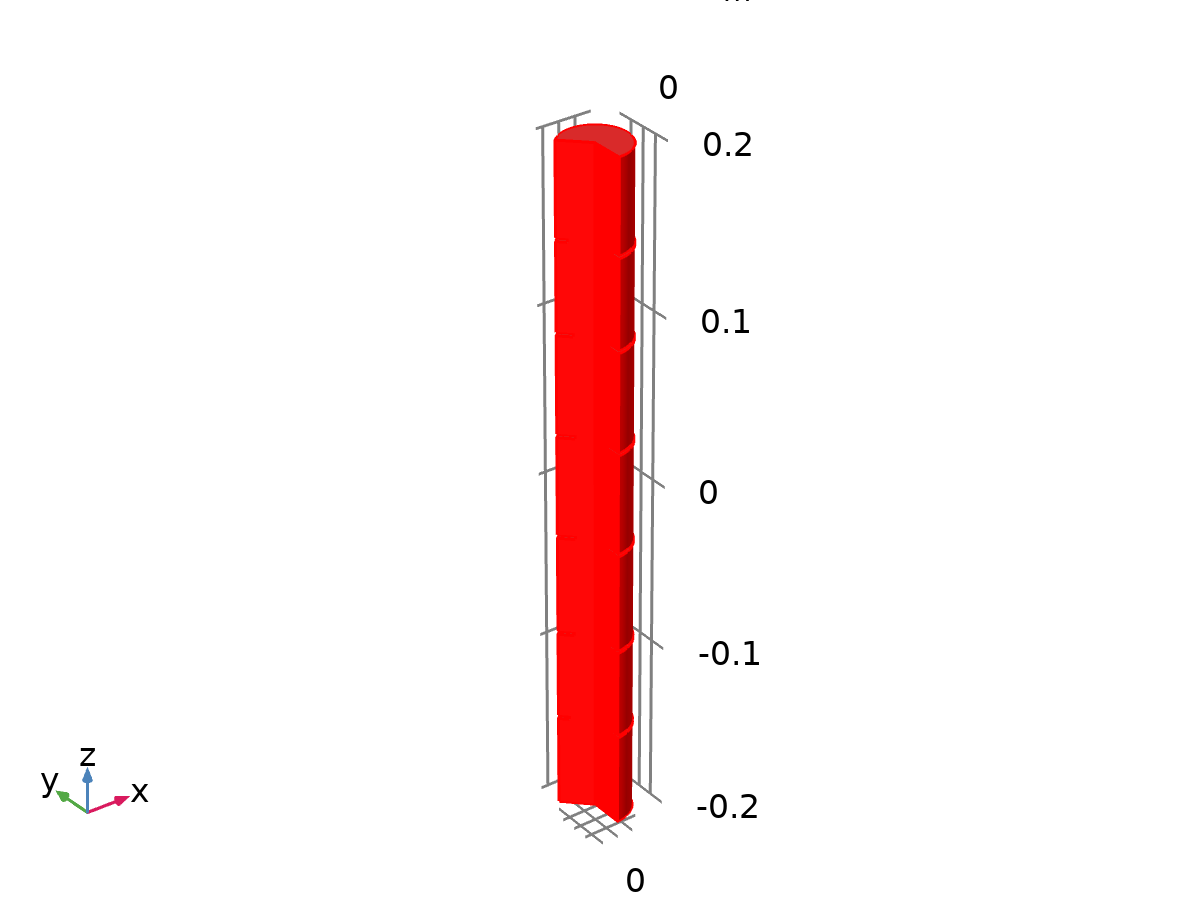

數據集: 二維旋轉

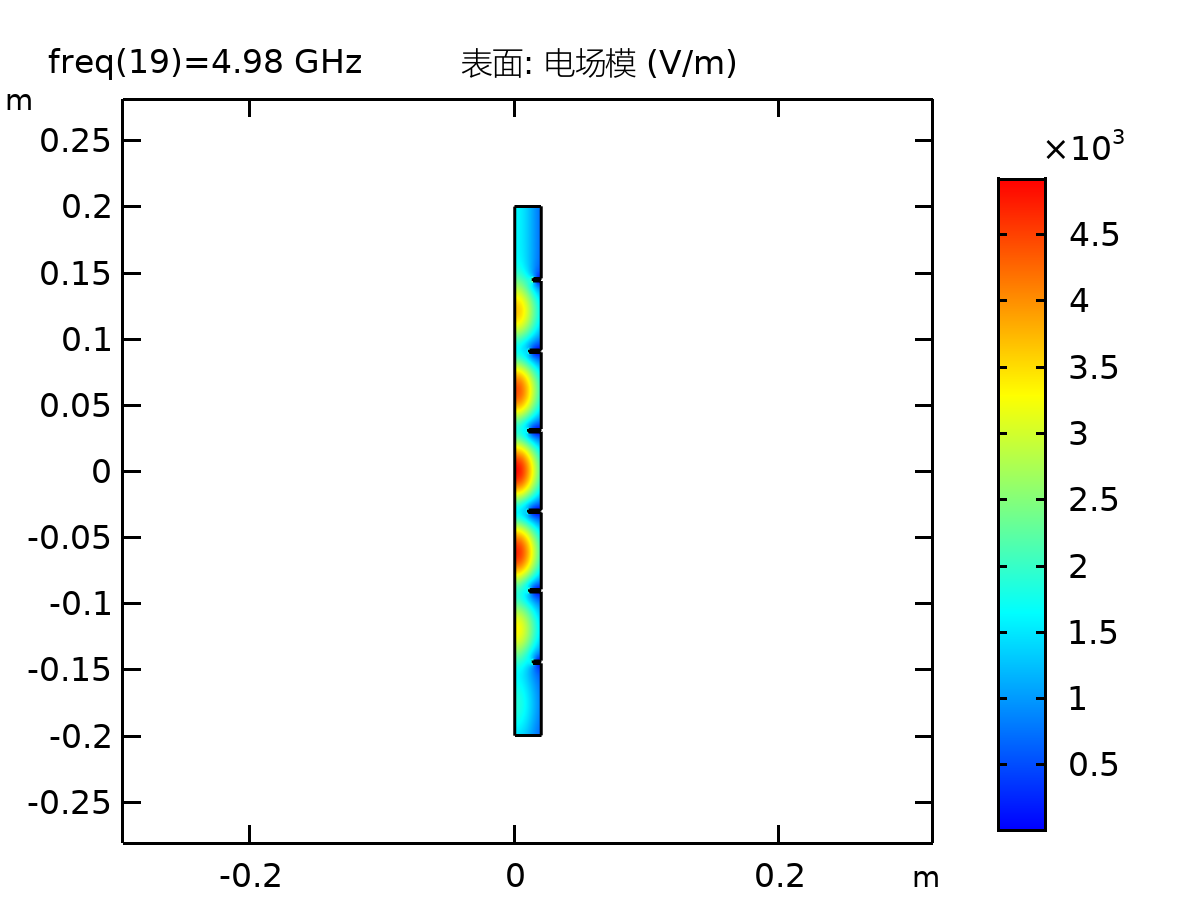

表面: 電場模 (V/m)

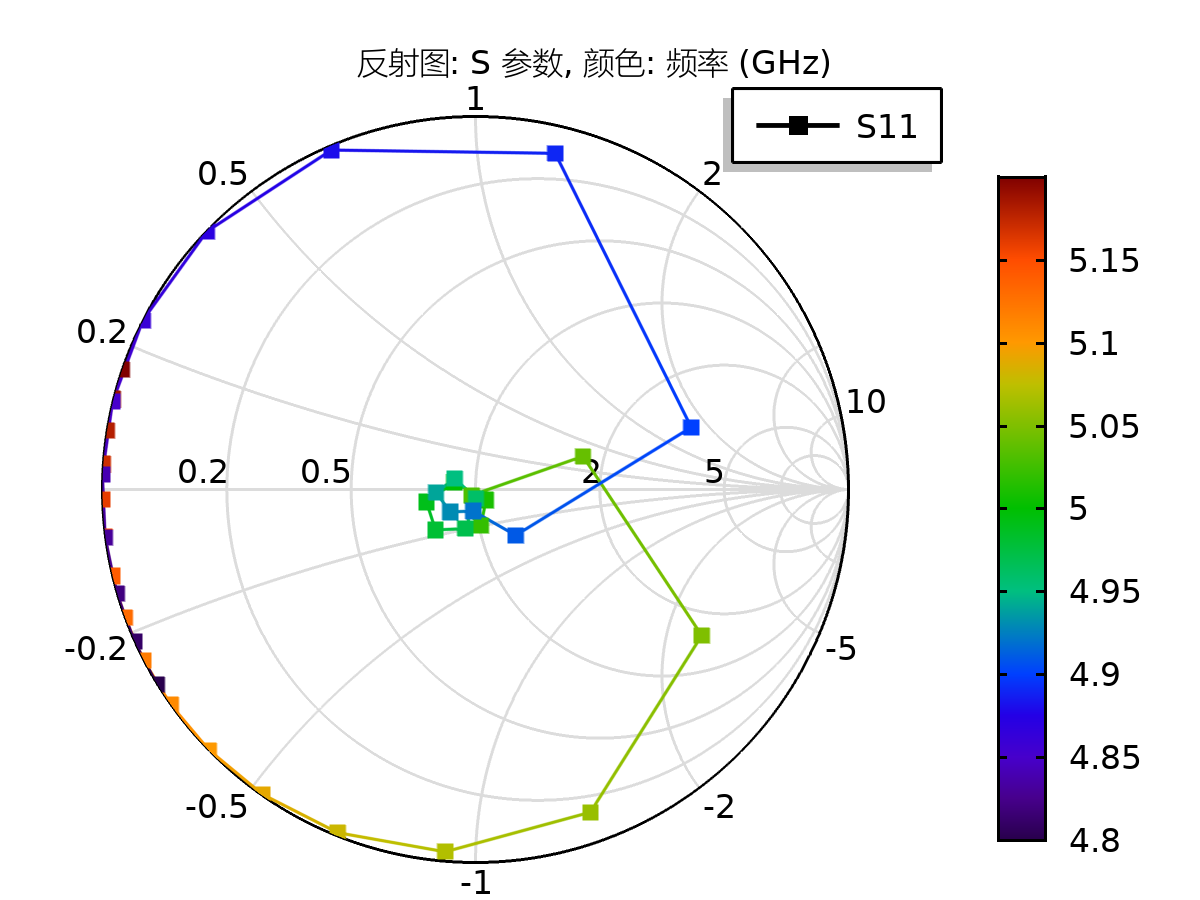

反射圖: S 參數, 顏色: 頻率 (GHz)
