電波暗室吸收電磁波
發布：admin 瀏覽：3770次

電波暗室吸收電磁波

電波暗室用于測量天線特性、電磁干擾 (EMI) 和電磁兼容性 (EMC)，其內部的吸收器上配置有金字塔形對象陣列，可將傳播的入射場引導至相鄰的吸收器。通過吸收電波暗室內的電磁波并阻止來自外部的輸入信號，將產生一個幾乎沒有內部反射的虛擬無限空間，而且不會受到任何不希望的外部 RF 噪聲的影響。

該模型分析通常用于 EMI 和 EMC 測試的雙錐形天線，它位于小型電波暗室的中心。計算出的遠場輻射方向圖和 S 參數 (S11) 表明，微波吸收器可以顯著減少壁反射，但不會影響天線性能。

1 組件 1

1.1 定義

1.1.1 坐標系

邊界坐標系 1

坐標系類型	邊界坐標系
標記	sys1

坐標名稱

***軸	第二軸	第三軸
t1	t2	n

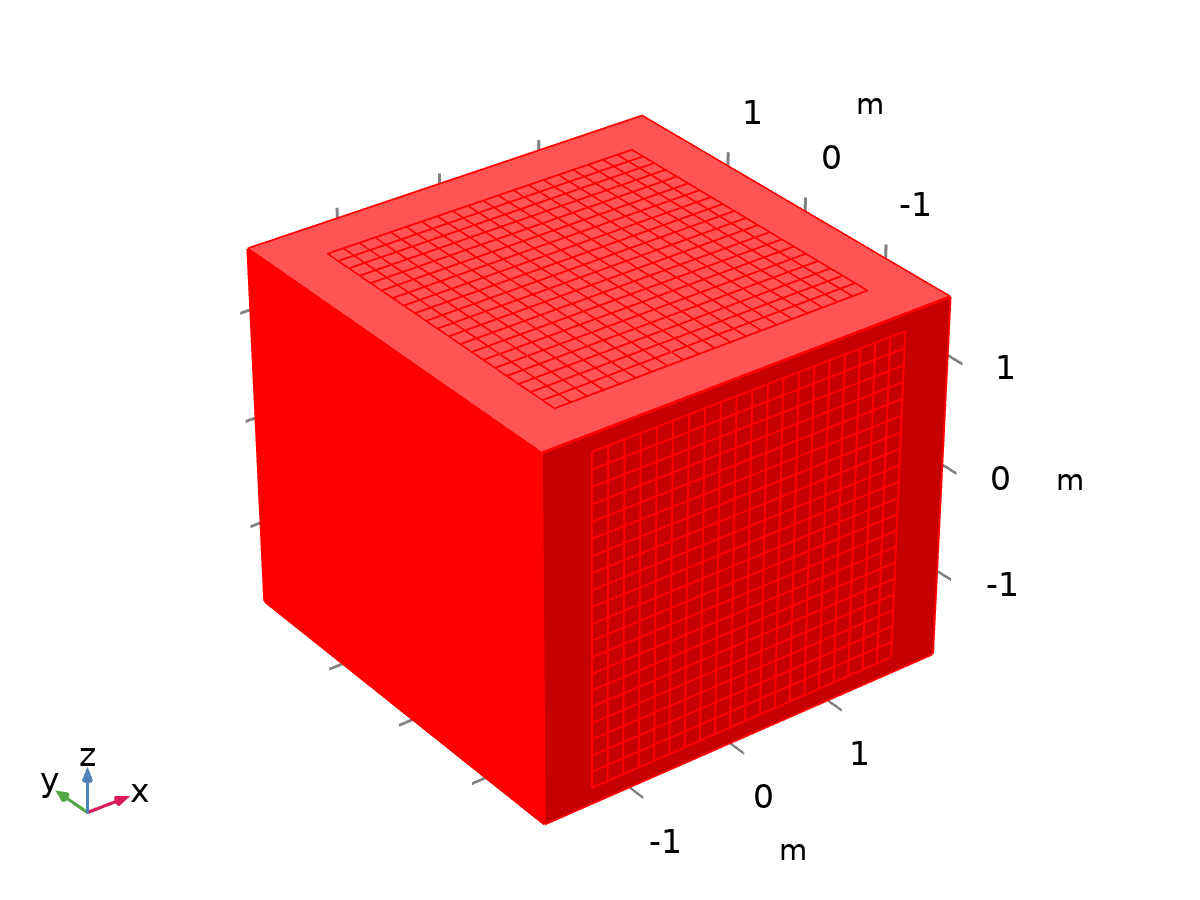

1.2 幾何 1

幾何 1

單位

長度單位	m
角單位	deg

1.3 材料

1.3.1 Air

Air

選擇

幾何實體層	域
選擇	幾何 geom1: 維度 3: 所有域

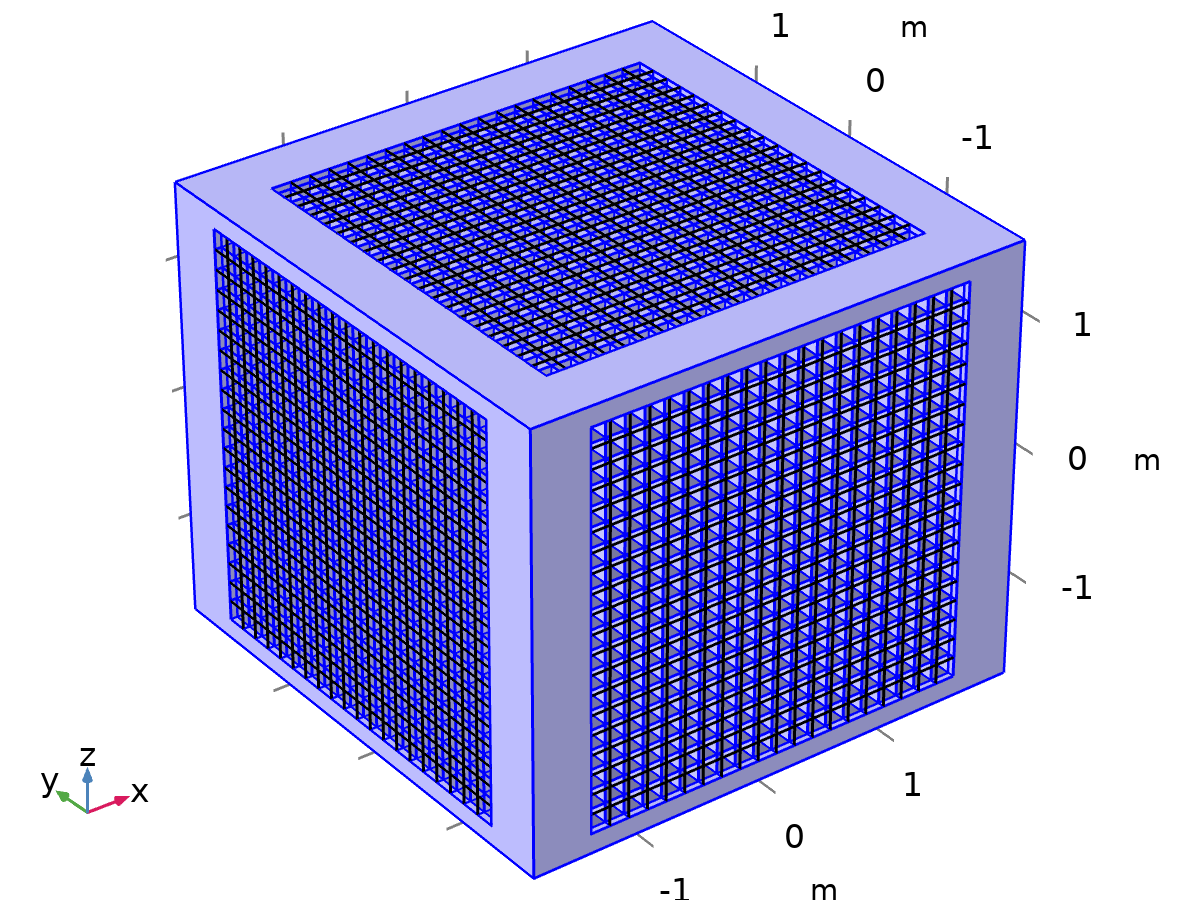

1.1.1 吸收器

吸收器

選擇

幾何實體層	域
名稱	吸收器
選擇	Named geom1_csel1_dom: 幾何 geom1: 維度 3: 域 2–6, 10

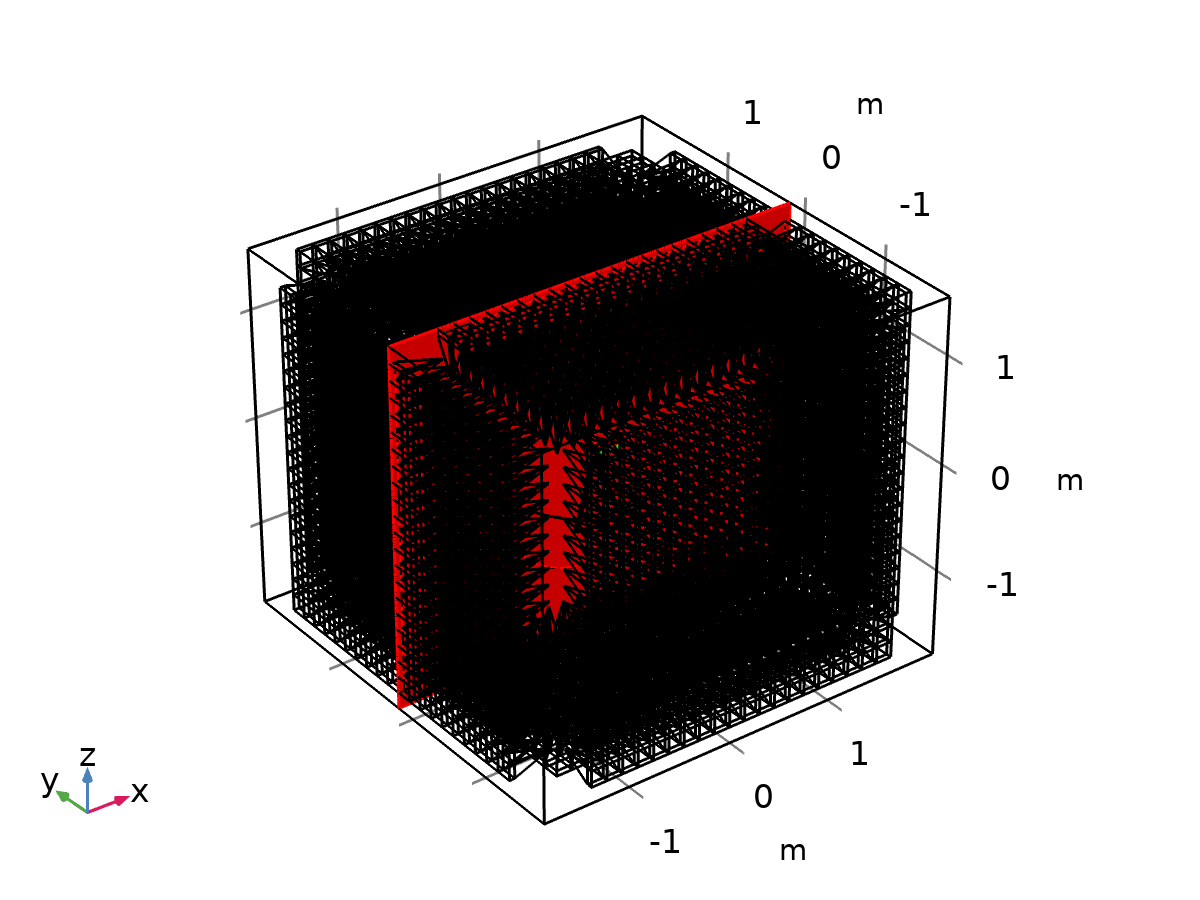

1.2 電磁波，頻域

電磁波，頻域

Equations

1.1

特征

波動方程，電 1

理想電導體 1

初始值 1

理想電導體 2

集總端口 1

遠場域 1

1.2.1 波動方程，電 1

方程

1.1

1.2.2 理想電導體 1

方程

1.1

1.2.3 理想電導體 2

方程

1.1

1.2.4 集總端口 1

方程

1.1

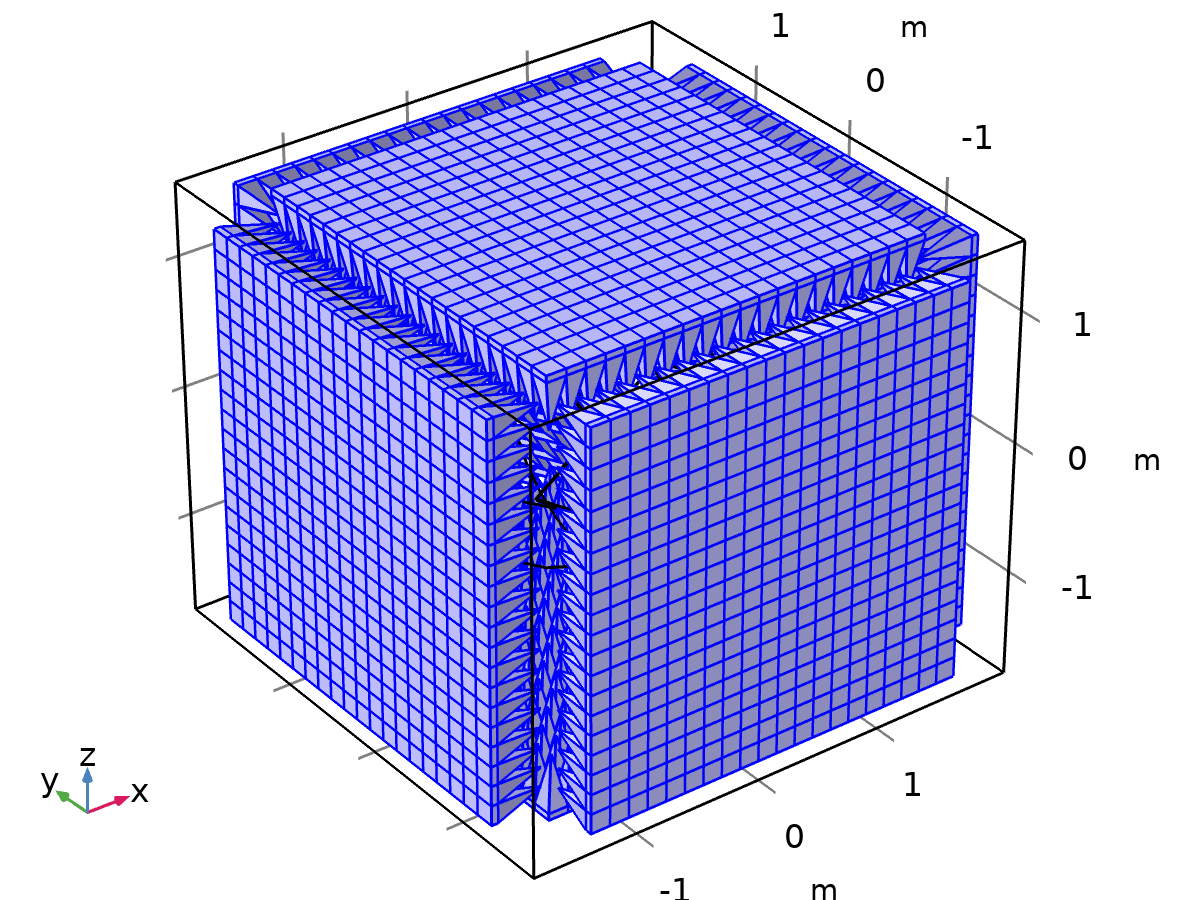

1.3 網格 1

1.1

網格 1

2 研究 1

計算信息

計算時間	2 min 32 s
CPU	Intel64 Family 6 Model 142 Stepping 12, 4 內核數
操作系統	Windows 10

2.1 頻域

頻率 (GHz)
240[MHz]

研究設置

描述	值
包含幾何非線性	關

設置

描述	值
頻率	240000000

物理場和變量選擇

物理場接口	離散化
電磁波，頻域 (emw)	physics

網格選擇

幾何	網格
幾何 1 (geom1)	mesh1

3 結果

3.1 數據集

3.1.1 研究 1/解 1

解

描述	值
解	解 1
組件	Save Point Geometry 1

1.1

數據集: 研究 1/解 1

3.1.2 截面 1

數據

描述	值
數據集	研究 1/解 1

平面數據

描述	值
平面類型	快速
平面	ZX 平面
Y 坐標	0

***

描述	值
空間變量	{cpl1x, cpl1y}
法向變量	{cpl1nx, cpl1ny, cpl1nz}

1.1

數據集: 截面 1

3.2 派生值

3.2.1 S 參數 (emw)

輸出

計算位置

表格 1

數據

描述	值
數據集	研究 1/解 1

表達式

表達式	單位	描述
emw.S11dB	1	S11

3.3 表格

3.3.1 表格 1

freq (GHz)	S11 (1)
0.24000	-10.124

3.3.2 方向性

輻射方向圖

θ (deg)	φ (deg)	方向性	方向性 (dB)
90.000	168.00	1.4118	1.4977

3.4 繪圖組

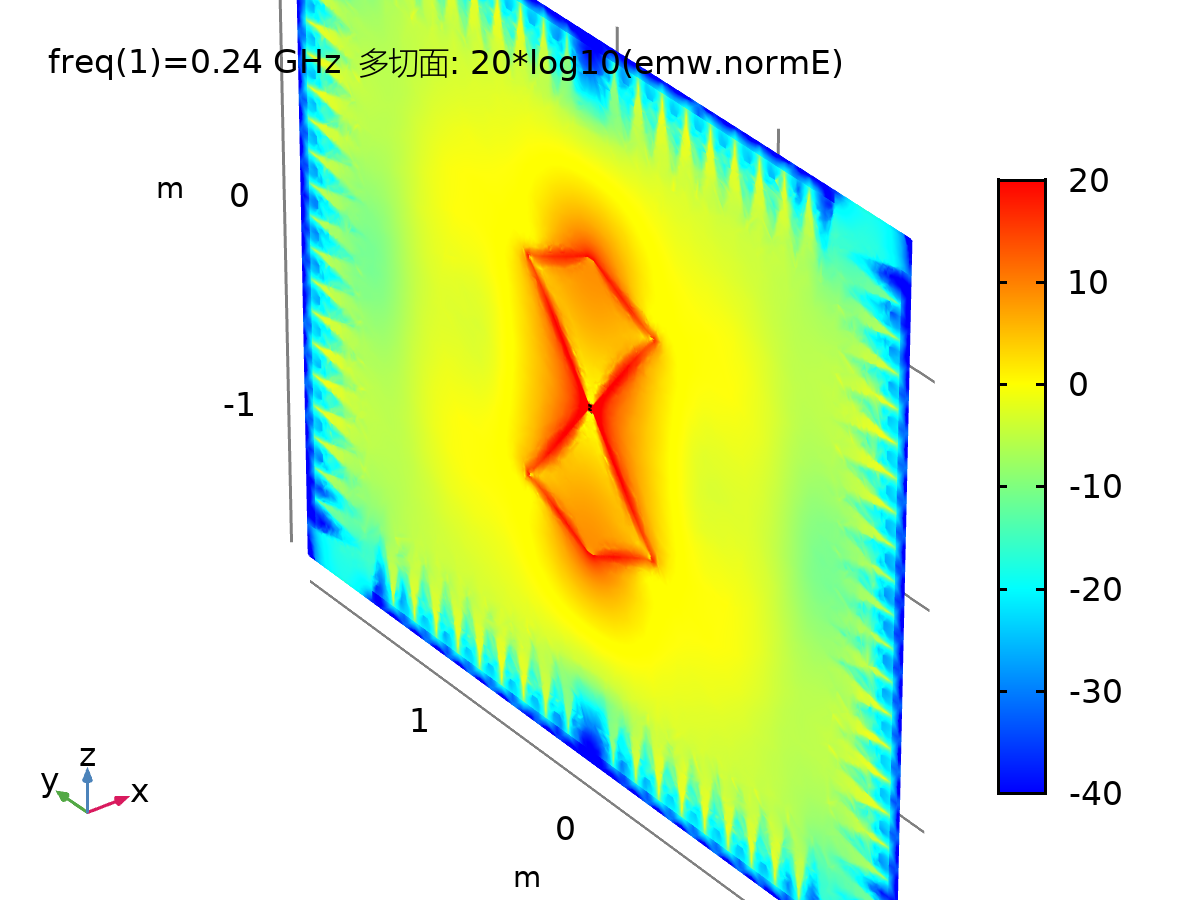

3.4.1 電場 (emw)

1.1

多切面: 20*log10(emw.normE)

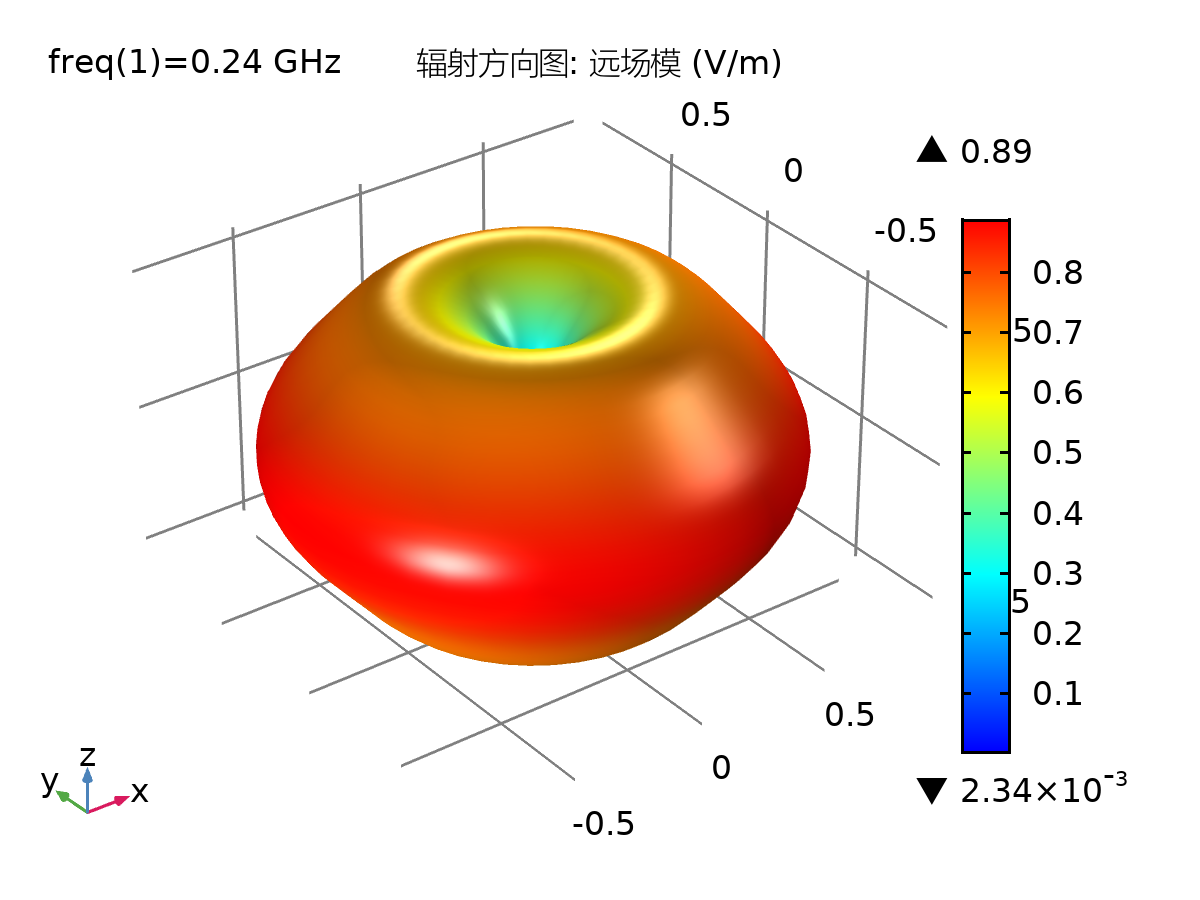

3.4.2 二維遠場 (emw)

1.1

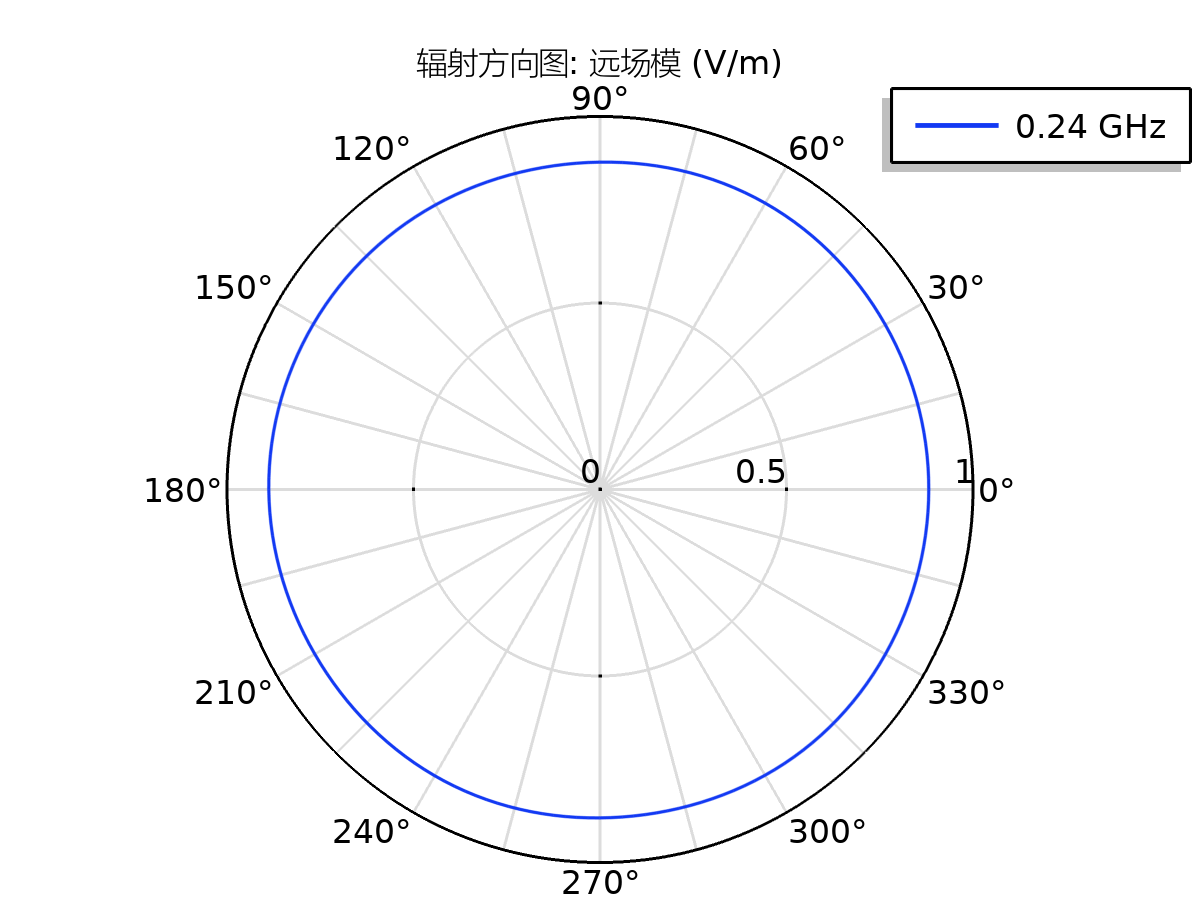

輻射方向圖: 遠場模 (V/m)

3.4.3 三維遠場 (emw)

1.1

輻射方向圖: 遠場模 (V/m)

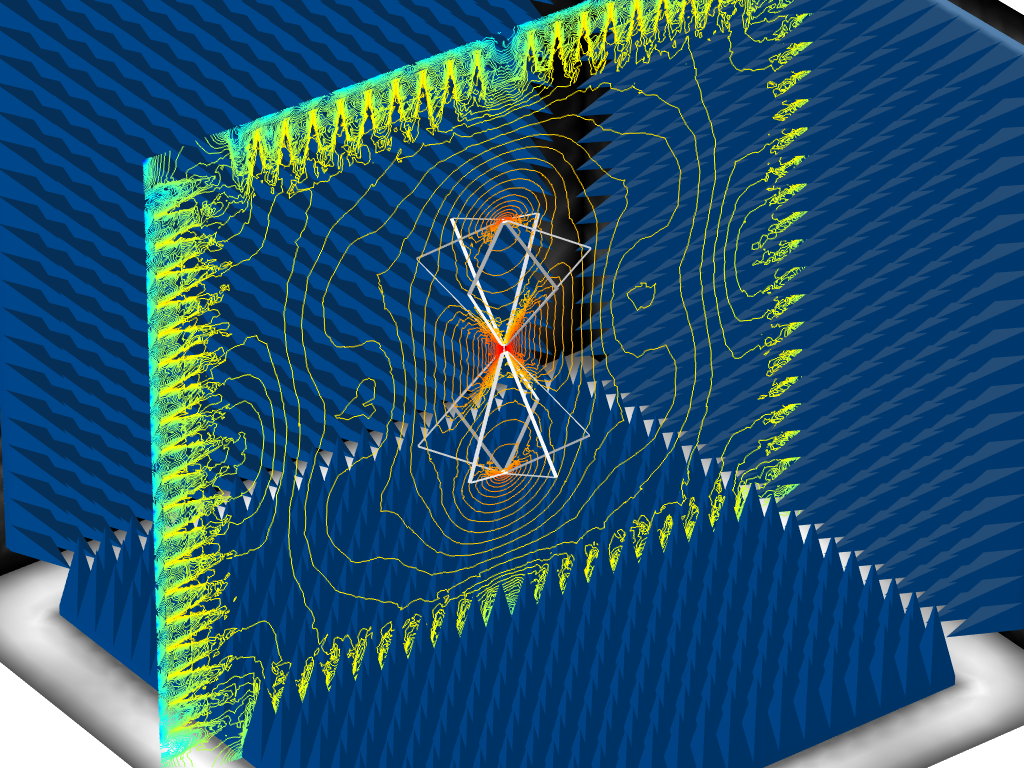

3.4.4 三維繪圖組 4

1.1

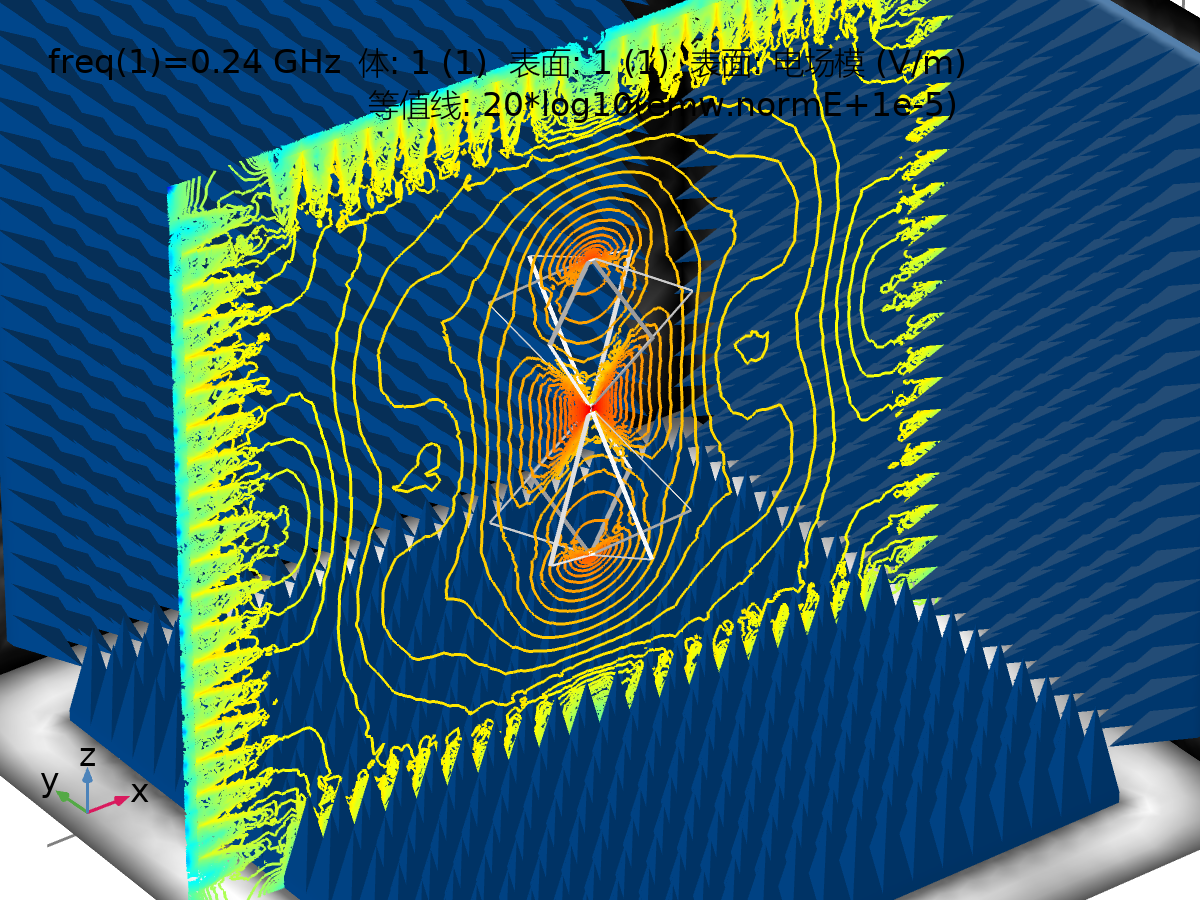

體: 1 (1) 表面: 1 (1) 表面: 電場模 (V/m) 等值線: 20*log10(emw.normE+1e-5)
